Введение.

Сижу в пять утра, работаю, а тут на тебе, письмо пришло. Человек не может подготовить задание для 3D-принтера на печать. Просит о помощи. Ты время то видел? Полигон не работает, Кислайсер тоже, а человек мучается, думаю дай помогу. Результатом моей помощи была благодарность и хорошо напечатанная деталь. А я по суди палец о палец не ударил, всего лишь залил модель в Simplify и подготовил к печати модель через ранее настроенный мною профиль.  Но когда сидишь в 5 утра и работаешь, даже такая мелочь отвлекает.

Решил написать свой манул, потому что в интернете информации, особенно на русском языке достойной так и не нашёл. Есть одно видео, но объясняет коллега как-то долго и затянуто (ссылка на видео ниже). Наверное я привык воспринимать информацию в виде текста. Похоже начал стареть.

Меня тоже неоднократно просили записать отдельное видео по объяснению всех особенностей программы, но я решил написать текстовую статью. Почему? Потому что удобнее использовать статью, если что-то забыл. В качестве примера я привожу версию для macOS.

Вводную часть я хочу начать с причины: почему я использую Simplify3D.

1. Программа очень удобна в обращении.
2. Нет равных по скорости подготовки кода.
3. Хорошо справляется с большими моделями (другие слайсеры просто зависают на веки). Однако, мощности Вашего компьютера должно быть достаточно. Хотя это не новость. Надо понимать, что мы работаем с 3D-моделями. Для таких работ компьютер по умолчанию должен быть максимально мощный.
4. Возможность работать с процессами. На момент написания статьи у аналогов нет такой возможности. Процессы позволяют задавать разные параметры печати на разные слои.

Запуск программы.

И так начнём. А начнём мы с того, что научимся различать, что такое профиль, а что такое процесс в симпли.

Профиль – это базовый файл, который содержит в себе основные настройки принтера: размер рабочей области, начало координат, количество экструдеров, температурные режимы под разные материалы, start-code, end-code и т.п. Все это можно настраивать и менять при подготовлен g-code, при этом базовые настройки подтягиваются именно из профиля.

Однако за подготовку G-Code отвечает не профиль, а закреплённый за этим профилем процесс или при необходимости несколько процессов. В процессе задаются все остальные параметры печати: высота слоя, количество поддержек, скорость печати и т.п. Надо заметить, что профиль один, а процессов может быть неограниченное количество. Например если есть необходимость половину детали печатать высотой слоя 0,3 мм, а половину 0,2 мм. Или часть детали должна иметь заполнение 20%, а часть 50%.

Практически под любой 3D-принтер профиль и процессы можно создать вручную, об этом и пойдёт речь в этой статье. Если Вам лень читать или обстоятельства не позволяют уделить время изучению данной статьи, Вы можете отправить запрос на подготовленные профили на почту dmitry@kamonichkin.ru. Все остальные, читаем далее.

Я не буду заострять внимания на установке программы, потому что если Вы не умеете устанавливать программу на компьютер, то Simplify3D изучить Вам не предречено.

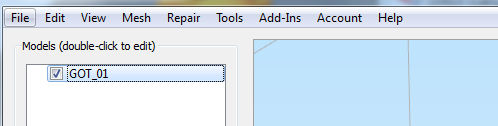

Открываем программу и видим главный экран.

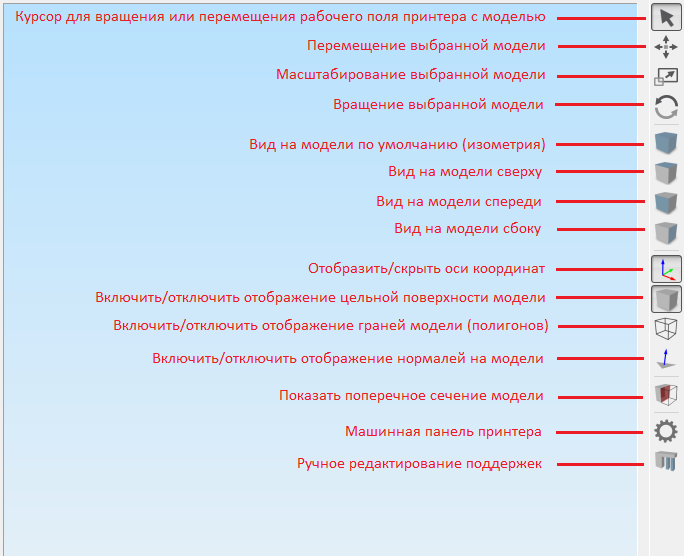

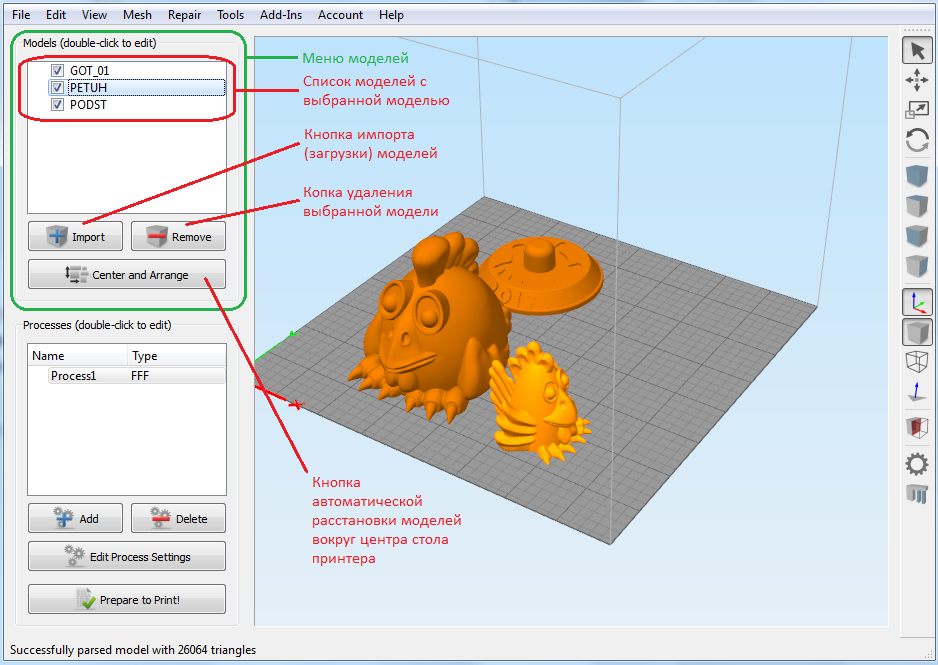

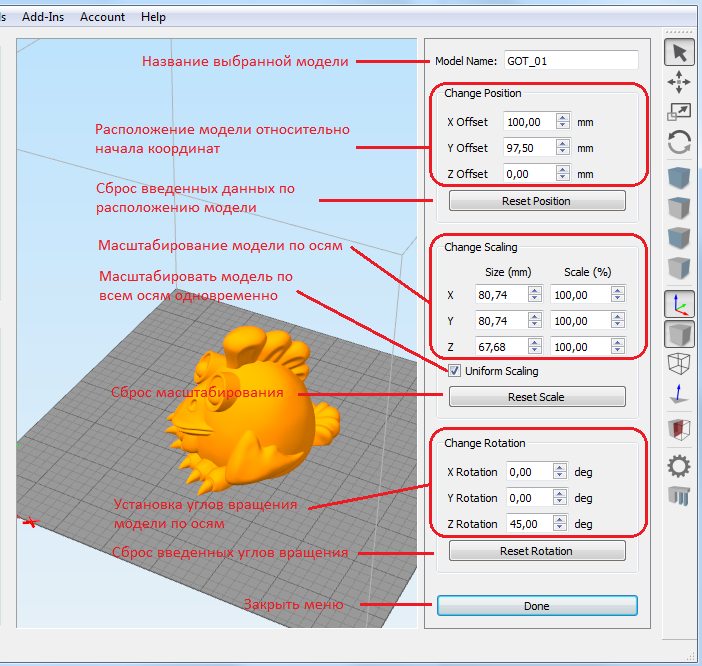

На картинке я показал, что значит каждая кнопка. Для упрощения процесса изучения советую всем нажать на каждую кнопку и попробовать, как она работает, предварительно загрузив Вашу 3D-модель. Чтобы загрузить 3D-модель надо нажать на “import” в разделе “список 3D” или тупо перетащить модель в окно программы.

Что надо сделать сразу?

Перел работой в Simplify3D я работал и в других слайсерах. Практически везде скорость показывается в миллиметрах в секунду. Почему то в Simplify3D этот параметр измеряется в других единицах. Чтобы исправить этот недуг, надо зайти в настройки.

Пробежимся по остальным кнопкам:

Unit system – Выбор системы измерений. Собственно выбираем в какой системе измерений удобней работать в Inches – дюймах или Millimeters – миллиметрах.

Swap mouse scholl wheel zoom direction — Смена направления прокрутки колесика для приближения/отдаления от модели.

Midle mouse button resets view — При нажатии на колесико (или среднюю клавишу) мыши камера виртуального поля возвращается в стандартное положение.

Save and restore application state – Сохранение состояния программы при выходе из нее и восстановления его при входе;

Check for updates at startup – Автоматическая проверка обновлений;

Mouse/Keyboard Shortcuts – Горячие клавиши.

Пробежимся по вкладкам настроек:

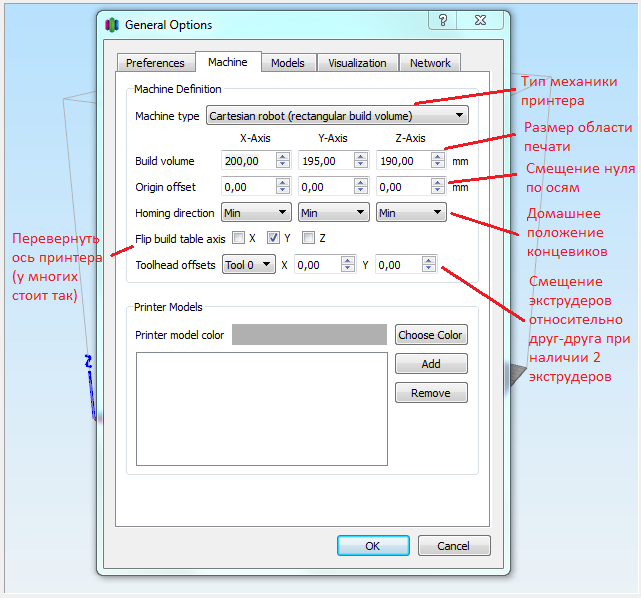

Machine type – Тип принтера. Для обычных декартовых принтеров оставляем по умолчанию Certesianrobot, соответственно для дельта-принтеров выбираем Delta robot.

Build Volume – Размеры области печати.

Origin offset – Смещение нуля. Simplify 3D позволяет скорректировать работу конецевиков. На первый взгляд бесполезная вещь, но иногда может сэкономить время на выставлении их положения.

Homing direction – Положение «дом». Другими словами — начало отсчета осей.

Flip build table axis – Инвертирование направлений осей. Если перепутана полярность обмоток шагового двигателя при сборке принтера, чтобы не перетыкать лишний раз разъем на плате управления принтера, воспользуйтесь данной функцией выставив галочку.

Выбор между Y—axis is vertical и Z—axis is vertical заключается в выборе левой или правой тройки координатных осей. Для каких принтеров это сделано не могу даже догадаться, оставляем Z—axis isvertical по умолчанию.

Automatically scale to correct unit system without prompting — Автоматическое масштабирование под выбранную систему единиц измерений.

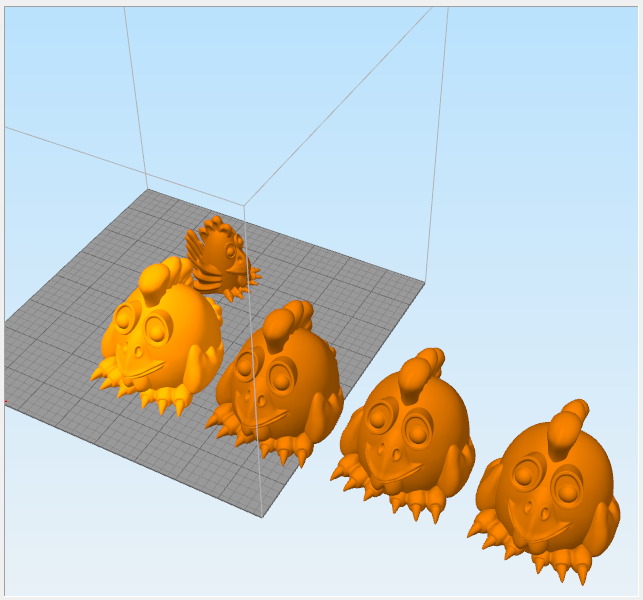

Center and arrange models after importing  — Расположение по центру платформы загруженных моделей.

Calculte normal independent from imported file — Расчет нормальной независимости из импортируемого файла.

Only show front side of triangles (culling) — Показывать только переднею сторону треугольников из которых отрисовывается модель.

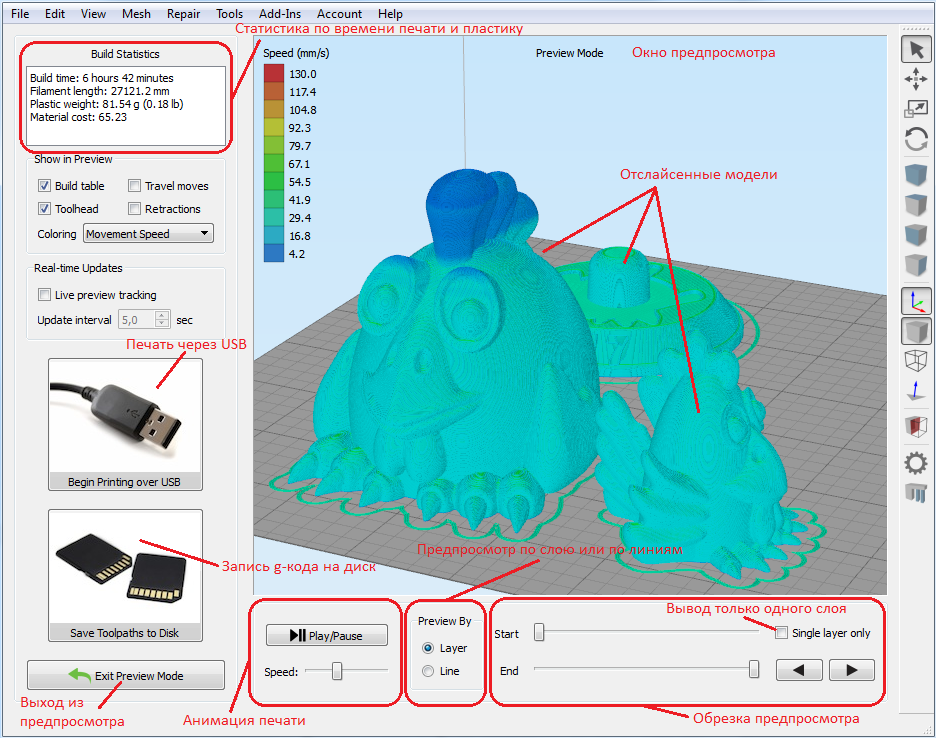

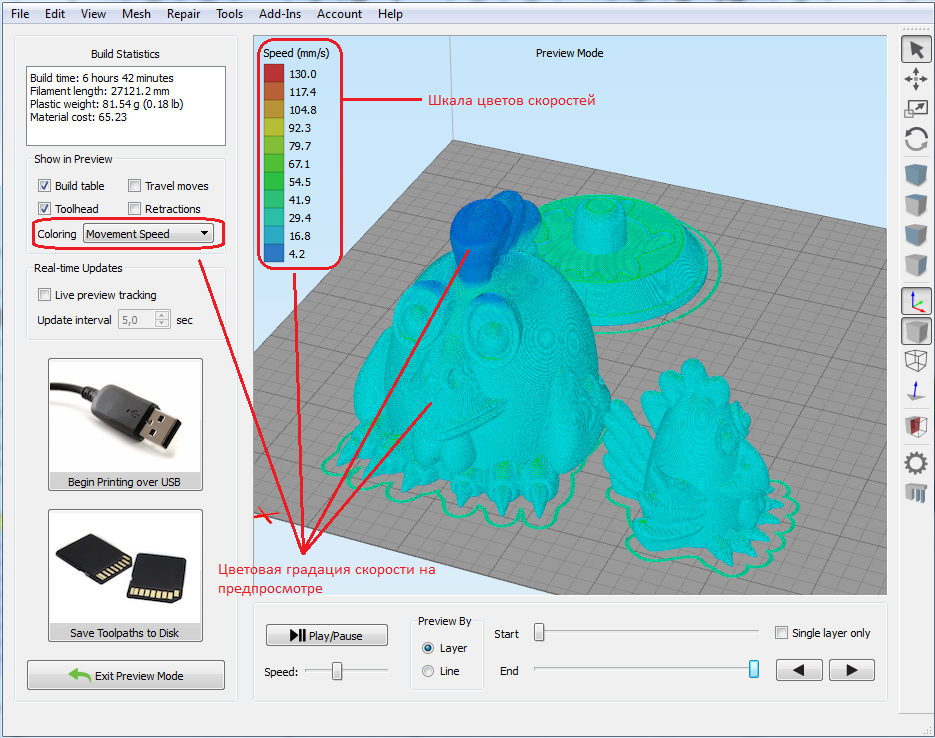

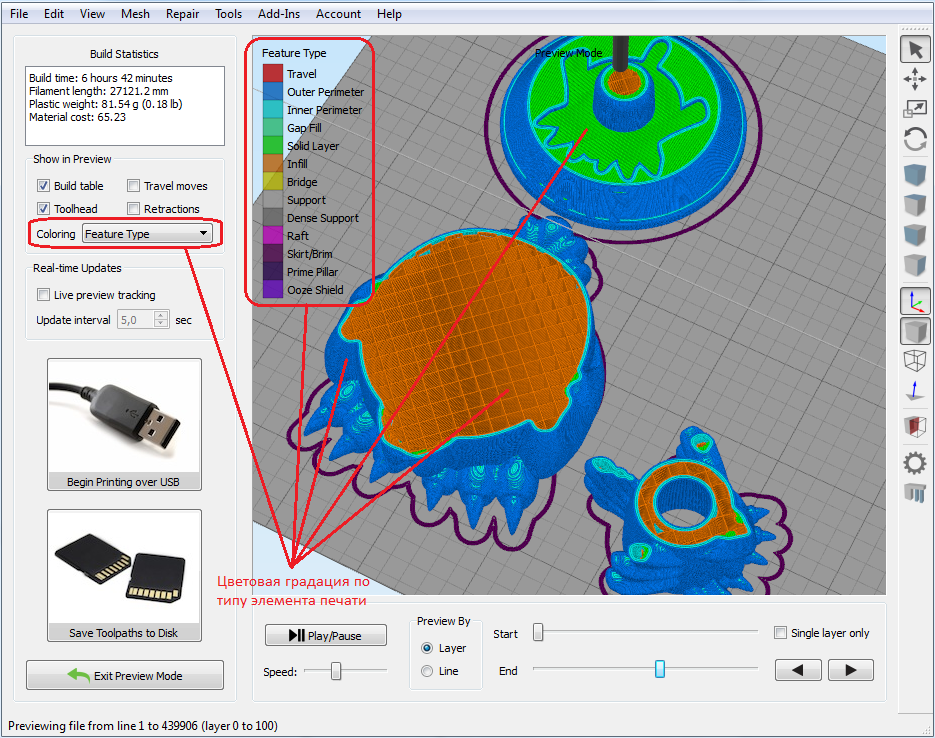

G-Code Preview Quality – Выбор качества пред просмотра модели после слайсинга, соответственно High – высокое качество, Low – низкое качество.

Automatically load preview after slicing – Автоматический вывод модели после слайсинга на предпросмотр;

Include build table in virtual environment — Включение отображения столика в виртуальной среде.

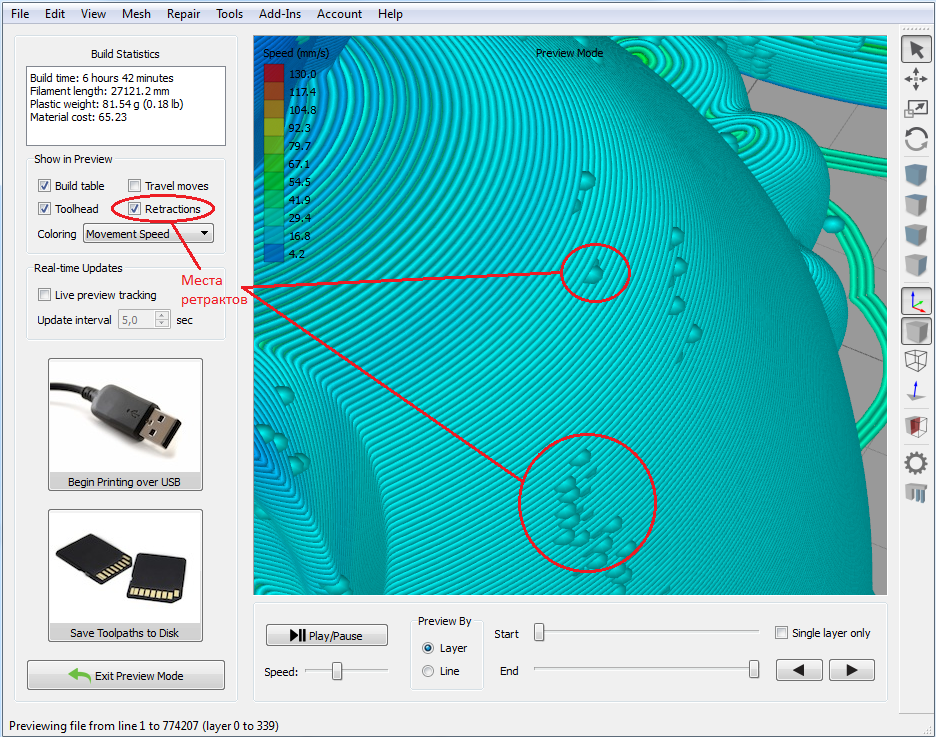

Show extruder retraction moves — Включение отображения движения экструдера в режиме предпросмотра.

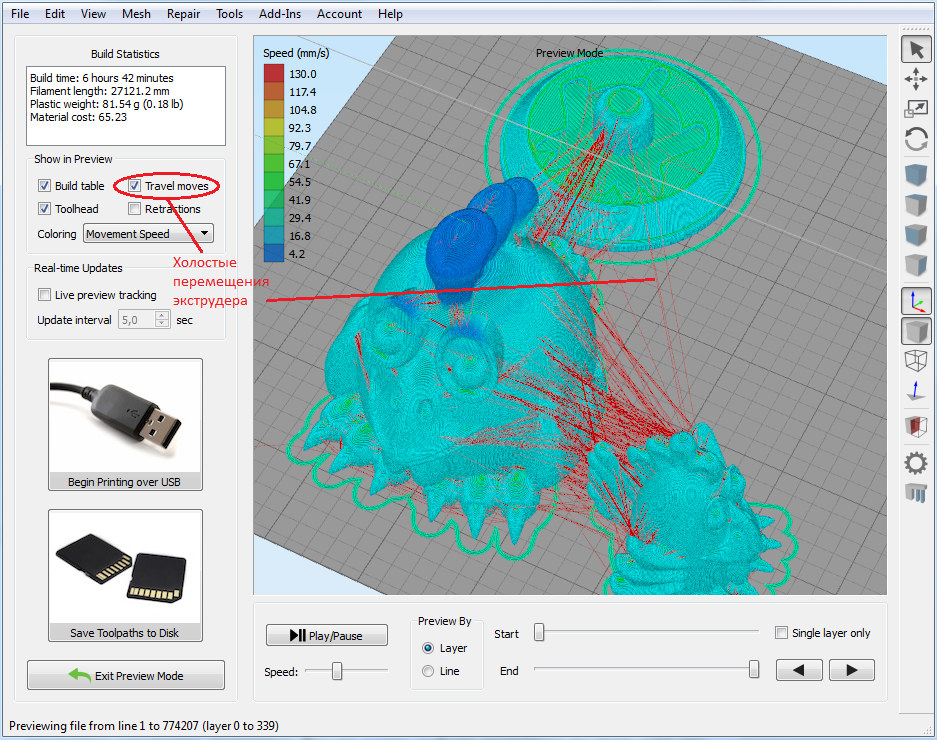

Show machine movements in preview — Включение отображения движения экструдера во время печати.

Show toolhead during preview— Включение отображения панели инструментов во время печати.

Vertex Buffer Size (advanced) — Размер буфера точек модели.

Color Setting — Настройки цвета.

Default model color — Цвет модели.

Selected model color — Цвет модели при ее выборе.

Support material color — Цвет поддержки.

Подготовка G-Code (управляющей программы для 3D-принтера)

Создание и настройка процесса

Чтобы подготовить код для 3D-принтера, для начала Вам необходимо создать процесс. Для этого нажмите add в блоке “Список профилей”.

Перед нами открывается набор настроек профиля и процесса. Если у Вас открылся не полный набор настроек, а только часть, то нажмите на кнопку Show Adanced. Нет, Вы, конечно, можете пользоваться 3D-принтером и в режиме юзера, а не профессионала, но тогда зачем Вас вообще Simplify3D? В конце концов – это не микроволновка. Разные параметры и настройки могут дать разный результат и свойства детали.

Смысл тут в том чтобы задать настройки диаметра сопла — Nozzle Diameter, множитель экструзии — Extrusion Multiplier и фактическую выдавливаемую ширину расплавленной нити — Extrusion Width, для каждого из них. Для различия экструдеров между собой, каждому нужно проставить свой индекс — Extruder Toolhead Index. Как правильно установить значение фактической ширины экструзии (Extrusion Width) читайте в отдельной статье.

Ooze control — Контроль вытекания пластика из сопла;

Retraction – Втягивание пластика. Обязательно должно быть включено и настроено, иначе модели будут с соплями, нить будет схватываться не тех местах где рассчитывает слайсер и прочее;

Retraction Distance – Длинна втягивания. Параметр зависит от множества факторов, начиная от производителя филамента заканчивая устройством экструдера, поэтому настраивается индивидуально;

Extra Restart Distance — Дополнительное выдавливание пластика после ректакта на заданное значение;

Retraction Vertical Lift — Высота подъема сопла для перемещения его из одного места печати в другое. Помогает предотвратить плавление отпечатанного пластика;

Retraction Speed – Скорость втягивания;

Coast at End – Включение втягивания после окончания печати;

Coasting Distance — Длинна втягивания после окончания печати;

Wipe Nozzle – Включение вытирания сопла от вытекшего пластика при его разогреве об платформу, во время начала печати;

Wipe Distance – Длинна этого вытирания.

Вкладка Layer (Слой)

Layer Setting – Основные настройки параметров слоя;

Primary Extruder – Номер/название экструдера. Если у вашего принтера несколько экструдеров, то есть возможность задать для каждого свои параметры слоя. Например если вы печатаете сложную по своей форме модель и возникает потребность в дополнительных поддержках, идеальным вариантом будет печатать их PVA (вики) пластиком (он типа растворяется в воде) соплом с бОльшим диаметром и с бОльшей высотой слоя для экономии времени;

Primary Layer Height –Высота слоя. Нетрудно догадаться, что чем меньше высота слоя, тем выше качество боковых поверхностей, однако при этом продолжительность создания 3D модели прямо пропорционально возрастает, поэтому нужно определять некую золотую середину для каждой детали, учитывая ее дальнейшее предназначение;

Top Solid Layers – Количество верхних слоев детали;

Bottom Solid Layer – Количество нижних слоев детали;

Outline/Perimeter Shells – Количество «оболочек» боковых частей (стенок) детали;

Outline Direction – Направление печати слоя. Два варианта: Inside Out – сначала внутренняя часть, потом внешняя, Outside—In – наоборот, сначала внешняя часть, потом внутренняя. Я пробовал печатать при разных направлениях, визуально разницы нет, теоритически первый вариант лучше, так как тут исключается деформирование внешней оболочки за счет «удерживания»;

Print islands sequentially without optimization – Режим последовательной печати «островков» без оптимизации;

Single outline corkscrew printing mode (vase mode) – Включение этого режима делает из загруженной модели «пустую бочку» с толщиной стенки в один проход сопла, а сама печать проходит по спирали с непрерывным подъемом по вертикальной оси Z. Для чего нужен режим Vase Mode Вы можете прочитать тут.

First Layer Setting – Настройки первого слоя. Параметры задаются относительно номинальной высоты слоя Primary Layer Height;

First Layer Height – Величина высота первого слоя;

First Layer Width– Пропорциональная ширина. У напечатанных фигурок есть небольшая особенность в виде выпирающих первых слоев. Связано это с тем, что нижние слои сильнее размазываются для обеспечения хорошего прилипания модели к платформе. Уменьшив этот параметр можно избавиться от этой особенности;

First Layer Speed – Скорость печати первого слоя. Этот параметр также сильно влияет на качество прилипания первого слоя к платформе. Все просто, чем меньше скорость, тем лучше ляжет пластик.

Start Points –Начальная точка печати

Use random start points for all perimeters – Выбор произвольной начальной точки из периметра модели;

Optimize start points for fastest printing speed – Оптимальный выбор начальной точки печати, для быстрой скорости печати;

Choose start point closest to specific location – Выбор начальной точки из периметра модели ближайшей к заданной.

Вкладка Additions (Дополнительно)

Skirt Settings – Настройка обводящей линии. Эта линия нужна для того чтобы выдавить немного пластика перед непосредственной печатью;

Include Skirt/Brim – Включение обводящей линии;

Skirt Layers – Количество слоев, то есть высота;

Skirt Offset — Расстояние на которое юбка будет выступать за основание модели;

Skirt Outlines – Ширина юбки в количестве линий.

Raft Setting – Настройки рафта;

Include Raft – Включение рафта;

Raft Layers – Высота рафта, задается количеством слоев;

Raft Offset – Расстояние на которое рафт будет выступать за основание модели;

Raft Infill – Плотность заполнения слоев рафта;

Disable raft base layers – Отмена основного рафтового слоя. Это дословный перевод, пока не знаю, что тут подразумевается.

Use prime pillar – Блок настроек для построения мусорного столба. Необходим для того, чтобы перед печать другим экструдером он делал чистку сопла.

Prime Pillar Exstruder – Указывает на то какой экструдер участвует в чистке.

Pillar width  – ширина сечения квадрата мусорного столба.

Pillar location – местоположение мусорного столба относительно модели на платформе.

Speed mulplier – скорость печати мусорного столба.

Use Ooze Shield – внешняя оболочка вокруг детали для печати пластиками со свойствами усадки.

Ooze Shield Exstruder – какой экструдер использовать для построения оболочки.

Offset from part – расстояние до модели от оболочки.

Ooze Shield outline – количесво периметров оболочки.

Sidewall shape – тип оболочки.

Sidewall Angle Change – угол, при котором Ваш принтер печатает без поддерживающего материала.

Speed mulplier – скорость печати оболочки от заданной для печати.

Вкладка Infill

В этой вкладке выставляются настройки заполнения. При условии, что модель делается не цельной, а такое бывает практически всегда, внутренняя структура модели определяет механические ее параметры. При стандартных настройках модели получаются как правило, довольно прочными, если необходимо большую поперечную жесткость на эти настройки нужно обратить внимание.

General – Основные настройки заполнения;

Infill Extruder – Выбор экструдера, которым будет осуществляться печать внутренней структуры детали. Очень полезная функция для тех у кого принтер имеет два и более экструдеров. Пример, когда эта функция может пригодится, незамысловат. Например, нужно напечатать модель из дорогого пластика Wood, для его экономии внутреннюю, невидную часть можно напечатать обычным ABS, это значительно уменьшит конечную стоимость детали и сделает ее прочнее;

External Fill Pattern —  Выбор формы внутренних линий : Rectilinear — прямолинейные или Concentric – радиусами и кругами с одним центром;

Interior Fill Percentage – Плотность заполнения внутренней части;

Outline Overlap – Нахлест заполнения на перимерты. Заполнение будет заразить на ширину периметра на такое значение, которое установлено к этом пункте в процентном соотношении;

Infill Extrusion Width – подача материала при заполнении;

Minimum Infill Length – Минимальная длинна участка сетки заполнения;

Combyne Infill Every – Разброс сетки заполнения, через определенное количество слоев;

Include solid diaphragm every – Включение печати монолитных слоев, через определенное количество слоев. Данный параметр может увеличить жесткость 3D моделей;

internal infill angle offset – угол внутреннего заполнения

External infill angle offset – угол внешнего заполнения

Вкладка “Support”

Кто не в курсе под поддержкой понимается печать несущих конструкций под элементами 3D модели оказавшимися висячими в воздухе. Подробнее о том, что такое поддерживающие структуры Вы можете прочитать в отдельной статье.

Generate Support Material – Включение генерирования поддержек;

Support Extruder – Выбор экструдера для печати поддержек. Фишку этой функции я описал в PrimaryExtruder, если забыли то читайте снова выше;

Support Infill Percentage – Плотность поддержек. Не монолитные же их печатать;

Extra Inflation Distance – Расстояние которое вокруг поддержек будет свободным;

Support Base Layer – Чтобы поддержка не отрывалась от стона необходимо задать количество слоев в основании;

Combine Support Layers every – Сгрупировать между собой линии поддержки каждые;

Dense Support Layers – Выбор количество заполненных слоев;

Dense Infill Percentage – Плотность заполненных слоев;

Support Type – на выбор два варианта, либо везде, либо только от стола. При выборе второго варианты поддержка не будет строится от верхнего перекрытия модели. Иногда полезно, когда не хочется портить модель поделками. Проверяйте соответствие модели на правильность.

Support Pillar Resolution – Размер колонны которая выполняет функцию поддержки;

Max Overhang Angle – Максимальный угол выступающего элемента для которого будет генерироваться поддержка.

Horizontal Offset From Part – Расстояние через которое возможно горизонтальное ветвление поддержек;

Upper Vertical Separation Layers – Количество слоев через которое возможно вертикальное ветвление вверх;

Lower Vertical Separation Layers – Количество слоев через которое возможно вертикальное ветвление снизу;

Настройка FFF Profile и Factory File.

В этом пункте главное понять отличия FFF profile от Factory File. И то и то является набором настроек. В случае с FFF profile – файл содержит набор параметров 3D-печати (диаметр сопла, материалы, качества, температуры). Factory File содержит параметры самого 3D-принтера (размер поля, скрипты, координаты). Если Вы ходите перенести рабочее поле с одного принтера на другой, то сначала перенесите Factory File, а потом можете импортировать и экспортировать настройки 3D-печати используя профиль. Для того, чтобы это сделать, воспользуйтесь кнопками в верхней строке программы:

Как правильно настроить профиль в программе Simplify3D читайте в отдельном посте.

Вкладка “Температуры”.

В этой вкладке нужно сконфигурировать температурные режимы работы экструдеров и нагревательной платформы.

Temperature Controller List – Перечень добавленных конфигураций для экструдеров или платформы;

Temperature Identifier – Выбор идентификатора температурного датчика;

Temperature Controller Type – Тип температурного контроллера: Extruder – экструдер или Heated buildplatform – нагревательная платформа.

Relay Temperature Between Each – Выбор того как часто будет происходить запрос температуры на контроль: Layer – каждый слой или Loop – через каждый цикл;

Wait for temperature controller to stabilize before beginning build – Включение задержки перед началом печати для стабилизации температуры;

Per—Layer Temperature Setpoints – Здесь можно выбрать температуру для каждого слоя. Например, при печати ABS пластиком для первого слоя ставим 240 °C, для остальных слоев 220 °C. Таким образом пластик прилипнет очень хорошо и слои лягут ровнее.

Layer Number – Номер слоя;

Temperature – Температура которую принтер будет поддерживать на заданном слое.

Вкладка Cooling

В этой вкладке задаются параметры работы вентилятора принудительного обдува.

Per—Layer Fan Controls – Так же как и с температурой, здесь можно выставить конкретные значения скорости вентилятора обдува.

Layer Number – Номер слоя;

Fan Speed – Скорость вентилятора;

Blip fan to full power when increasing from idle – Увеличение скорости вентилятора до максимума, когда принтер бездействует, т.е. когда печать закончилась.

Fan Overrides– Сброс скорости вентилятора;

Increase fan speed for layers below – Увеличение скорости вентилятора для слоев время печати которых меньше выставленного значения времени;

Maximum cooling fan speed – Максимальная скорость вентилятора;

Bridging fan speed override – Скорость вентилятора при печати мостов.

Вкладка G-Code

G—Code Options – Параметры G-кода

5D firmware (include E—dimension) – Включение G-кода с 5-ю изменяющимися параметрами. Это 3 главных оси и 2 экструдера.

Relative extrusion distances — относительнst расстояния экструзии

Allow zeroing of extrusion distances (i.e. G92 E0) – Разрешение обнуления расстояния экструзии;

Include M101/M102/M103 commands – Включение команд M101/M102/M103;

Firmware supports “sticky” parameters – Включение параметров не относящихся к G и M-кодам.

Apply toolhead offset to G-code coordinates – разрешить инструменты движение даже в областях, где есть смещение.

Offset – Смещение начальных значений на выставленную величину.

В правой части окна этой вкладки настройки машины (дублируются в настройках)

Вкладка Scripts

В этой вкладке прописываются команды которые должен выполнить принтер:

Starting Script — В начале печати;

Layer Change Script — На каждом слое;

Rectaction Script – При ретракте;

Tool Change Script — Инструмента;

Ending Script — В конце печати. Прописать команды здесь может быть полезно, я, например, написал чтобы головка парковалась в нулевое положение и платформа максимально выдвинулась, так очень удобно снимать готовую модель.

Что означают команды можно подсмотреть тут, а я рассмотрю самые популярные.

Сами команды делятся на группы:

G – Подготовительные (основные) команды;

М – Вспомогательные (технологические) команды.

Эти команды имеют параметры.

X – Координата точки траектории по оси X [G0 X100 Y0 Z0]

Y – Координата точки траектории по оси Y [G0 X0 Y100 Z0]

Z – Координата точки траектории по оси Z [G0 X0 Y0 Z100]

E – Координата точки выдавливания пластика [G1 E100 F100]

P – Параметр команды [M300 S5000 P280]

S – Параметр команды [G04 S15]

F – Параметр команды, подача (скорость) [G1 Y10 X10 F1000]

G – команды

G0 – Холостой ход, без работы инструмента [G 0 X 10]

G1 – Координированное движение по осям X Y Z E [G 1 X 10]

G4 – Пауза в секундах [G4 S15]

G28 – Команда Home – паркуем головку [G28 Y0 X0 Z0]

G90 – Использовать абсолютные координаты [G90]

G91 – Использовать относительные координаты [G91]

G92 – Установить текущую заданную позицию [G92]

Пояснение:

Относительные координаты – это координаты относительно текущего положения головки.

На пример, если головка находиться в положении X10 Y10, то при подаче команды G91

G1 X10 F1000, произойдет смещение головы на 10 мм по оси Х на скорости 1000.

Эту команду можно делать много раз, до достижения «софтового» ограничение в прошивке.

Абсолютные координаты – это координаты, строго привязанные к рабочей области.

При выполнении команды G90 G1 X10 F1000 – головка сместиться в координату X10 на скорости 1000.

Команда выполниться только один раз.

Обычные команды

M0 – Сделать паузу и ожидать нажатия кнопки на LCD дисплеи (работает если в прошивку установлен параметр ULTRA_LCD) [G0 X10 Y10 Z10 M0]

M17 – Подать ток на двигатели (двигатели руками не вращаются)

M18 – Убрать ток с двигателей (двигатели можно вращать руками, аналог M84)

M42 – Управление контактами ARDUINO MEGA 2560 [M42 P4 S255]

M80 – Включить питание, только для ATX – блок питания

M81 – Выключить питания, только для ATX – блок питания

M84 – Выключение всех осей (моторов после простоя) [M84 S10]

М112 – Экстренная остановка

M114 – Получить текущие координаты

M115 – Получить версию прошивки

M117 – Написать сообщение на экране [M117 Hello World]

M119 – Получить статус концевиков

M300 – Проиграть звук [M300 S5000 P280]

Команды SD карты

M20 – Прочитать SD карту (прочитать список файлов)

M21 – Инициализировать SD карту

M22 – Использовать SD карту

M23 – Выбрать файл с SD карты [M23 filename.gcode]

M24 – Начать/возобновить печать с SD карты

M25 – Пауза печати с SD карты

M26 – Установить позицию SD карты в байтах [M 26 S 12345]

M27 – Узнать статус печати с SD карты

M28 – Записать файл на SD карту [M 28 filename . gcode]

M29 – Закончить записать файла на SD карте

M30 – Удалить файл с SD карты [M 30 filename . gcode]

M31 – Получить значение, сколько прошло времени с последнего M109

M32 – Выбрать файл с SD карты и начать печатать [M 32 / path / filename #]

M928 – Логирование на SD карту [M 928 filename . gcode]

Экструдер

M82 – Установить экструдер в абсолютную систему координат

M83 – Установить экструдер в относительную систему координат

M104 – Ожидание нагрева экструдера до определенной температуры [M104 S190]

M105 – Получить текущую температуру экструдера [M105 S2]

M106 – Включение вентилятора обдува детали [M106 S127] – мощность 50%

M107 – Выключение вентилятора обдува детали [M 107]

M109 – Нагреть экструдер и удерживать температуру [M109 S215]

Стол

M140 – Установить температуру стола [M140 S65]

M190 – Нагреть стол и удерживать температуру [M190 S60]

PID M301 – Записать PID параметры в EEPROM [M301 H1 P1 I2 D3]

где: H0 – стол, H1 – экструдер

M302 – Разрешить холодное выдавливание [M302 P1].

M303 – Запустить процесс PID калибровки [M303 E-1 C8 S110]

где: E-1 – стол, E0 – хотэнд, C8 – количество попыток, S – температура.

M304 – Задать PID параметры для стола [M304 P1 I2 D3]

EEPROM – внутренняя память микроконтроллера (не обнуляется при выключении)

M500 – Сохранить параметры в EEPROM

M501 – Прочитать параметры из EEPROM

M502 – Сброс параметров EEPROM

Филамент

M200 – Задать диаметр филамента [M200 D1.128]

M600 – Замена филамента.

Вкладка Speeds

Speeds — Настройка всевозможных скоростей

Default Printing Speed — Общая скорость печати;

Outline Underspeed — Скорость печати внешних частей модели, процент от общей скорости;

Solid Infill Underspeed — Скорость печати монолитной части модели, процент от общей скорости;

Support Structure Underspeed — Скорость печать поддержек, процент от общей скорости;

X/Y Axis Movement Speed — Максимальная скорость по X и Y осям;

Z Axis Movement Speed — Максимальная скорость по оси Z;

Speed Overrides – Сброс скорости;

Adjust printing speed for layers below – Изменение скорости вентилятора для слоев время печати которых меньше выставленного значения времени;

Allow speed reductions down to – Разрешение снижать скорость не ниже выставленного значения.

 Вкладка Other

Filament Properties — Параметры пластика;

Filament toolhead index – выбор инструмента для редактирования параметров материала;

Filament diameter — Диаметр;

Filament price — Стоимость килограмма. Из этого значения программа после слайсинга посчитает и выдаст примерную стоимость модели.

Filament density – плотность материала.

Блок Bridging — Настройка печати мостов;

Unsupported area threshold — Любой «висячий» элемент модели, который больше заданной  площади будет распознаваться программой как мост;

Bridging extrusion multiplier — Множитель экструзии при печати мостов;

Bridging speed multiplier — Множитель скорости при печати мостов;

Use fixed bridging infill angle – Использовать фиксированный угол для экструзии на мостах;

Apply bridging setting to perimeters – использовать настройки мостов к периметру;

Horizontal Size compensatoin – горизонтальная компенсация размера;

Блок Tol Change Retraction – настройка ретракта для смена инструмента. Настраивается точно также как ректакт в первой вкладке.

Вкладка Advanced

Layer Modification – блок настройки работы данного процесса. Настраивается от и до определенной высоты по оси Z.

Thin wall Behavior – Стратегия печати тонких стенок.

External thin wall type – Стратегия внешнего периметра. Два варианта, печатать только периметр или использовать переменную экструзию.

Internal thin wall type – Стратегия внутреннего периметра. По сравнению с предыдущим пунктом добавился еще один вариант: печатать обычное заполнение.

Allowed perimeter overlap – Разрешать периметру “налазить” друг на друга на установленное значение в процентах.

Single Extrusions – Настройка переменной экструзии.

Minimum Extrusion Length – минимальная длина

Minimum Extrusion width – Минимальная ширина

Maximum Extrusion width – Максимальная ширина

Endpoint extension Distance – Определяет на сколько миллиметров линии с переменной экструзии увеличиваются в длине с одной и с другой стороны для увеличения прочности соединения с другими волокнами.

Ooze control behavior  – Дополнительные настройки самовытекания

Only retract when crossing open spaces  – принудительное втягивание только при прохождении пустых пространств

Force retraction between layers – принудительное втягивание между слоями

Minimum travel fer retraction – минимальное перемещение для ректакта (втягивания)

Perform retraction during wipe movement – принудительное втягивание нити во время вытирания

Only wipe extruder for outer-most perimeter – Вытирать сопло только на внешних периметрах

Movement behavior – коррекция перемещения

Avoid crossing outline for travel movement – предотвращать персечения детали при перемещении

Maximum allowed detour factor – Максимальный коэффициент удлинения траектории при перемещении по обходящей траектории. Даже если рабочего хода не хватит, то перемещение все равно дотянет пластик до модели.

Slicing behavior – Дополнительные параметры слайсера

Non-manifold segment – несвязанные сегменты и куски можно либо отбросить (Discard) или починить (Heal)

Merge all outlines into a single solid models – Убрать лишние отверстия с модели

Несколько процессов одновременно

Чтобы запустить несколько процессов за один установ 3D-печати вам необходимо создать их в списке профилей. После создания необходимо зайти в расширенные настройки каждого профиля и выбрать с помощью параметров start printing и stop printing в блоке Layer Modification расстояние функционирования данного процесса относительно высоты по Z.

Проверка G-Code

Блок animation – Позволяет запустить анимацию процесса 3D-печати и выбрать скорость анимации.

Блок Control Option – позволяет выбрать выборочное отображение линий или слоев 3D-печати.

Блок Line Range to Show – Позволяет выбрать диапазон отображения из предыдущего блока.

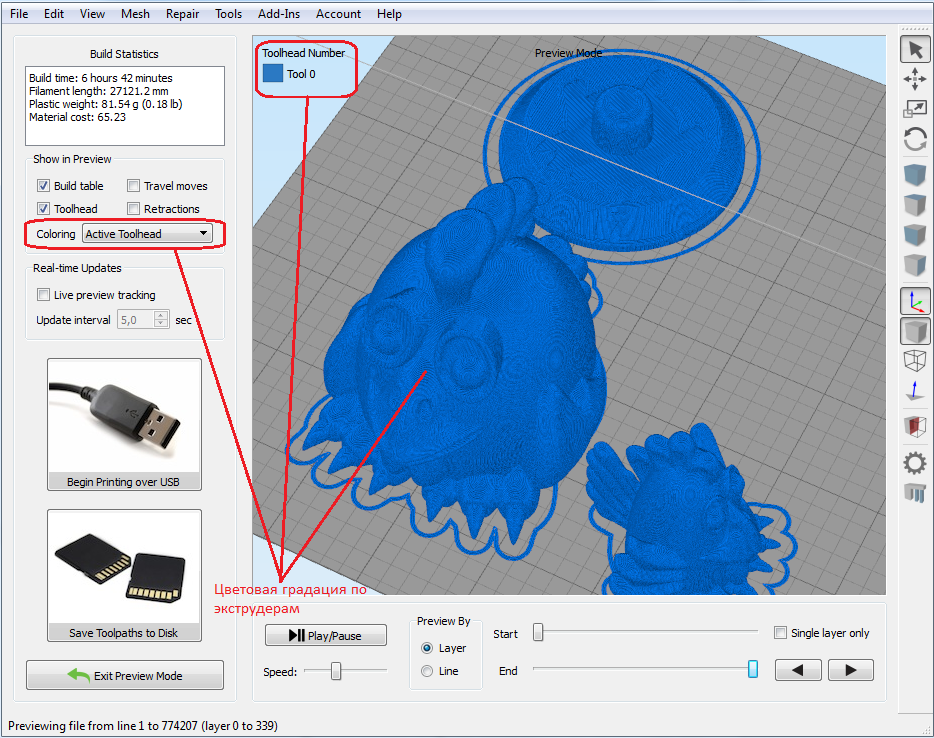

Блок Show in Preview – режим отображения превью. build table включит или выключит отображение платформы, toolhets включит или выключит отображение инструмента, retraction включит или выключит отображение точек ретракта, travel moves покажет в каких местах будут холостые перемещения.

В этом блоке лично для меня последний пункт(travel moves) самый полезный. Почему? Потому что если Вы неверно установили параметры retraction для Вашего 3D-принтера, то именно в этих местах будут

Красные линии – это как раз линии холостого хода экструдера.

Дополнение

Работа с полигональной сеткой

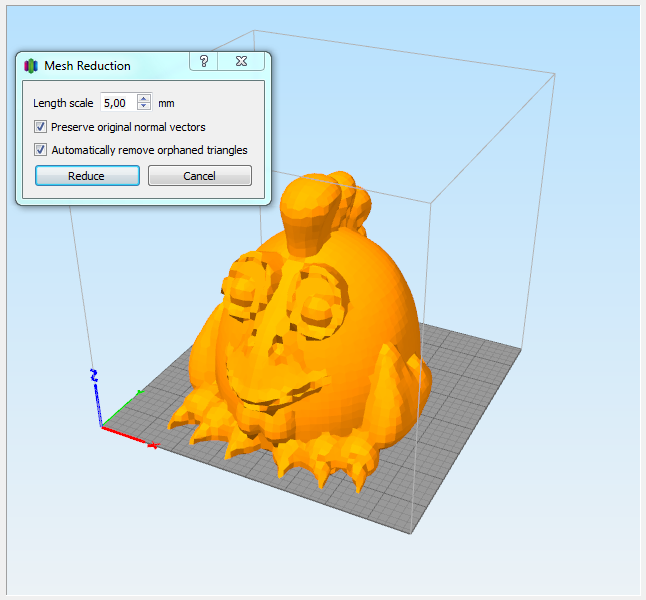

На вкладке Mesh Вы надеть настройки для работы с сеткой.

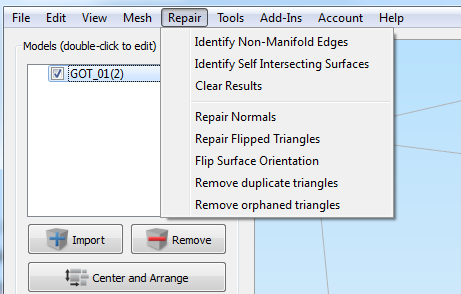

Частой проблемой у меня было неверное открытие файла с точки зрения отзеркаливания. Проверяйте этот момент!

Еще один очень полезный момент для многосемейно печати: копии модели на столе. Увидел, как один из моих учеников, для того, чтобы разместить на столе 4 шт. одинаковые модели, 4 раза перетаскивал эти модели в окно. Поэтому решил заострить на этом моменте. Чтобы сделать несколько копий модели и разместить их на одном столе необходимо воспользоваться вот этой функцией.

Далее необходимо брать какое количество копий Вы хотите увидеть на столе.

Недостатки

Увы, но пока что в программе нельзя задать высоту слоя для конкретного участка периметра. Например, чтобы внешняя стенка печаталась с высотой слоя в два раза тоньше внутреннего периметра. Даже письмо в поддержку Simplify3D написал. И они дали мне ответ! Смотрите внизу страницы.

Вывод

Лучшая программа, но если есть лучше, пишите нам на почту dmitry@kamonichkin.ru.

Если у Вас остались вопросы, пишите в комментарии к этой статье. Постараюсь ответить.

P.S Simplify3D дали ответ. И мне он очень понравился. Хотя и полностью, но частично он решает вопрос:

Hello,

Sorry, not at this time. You can print infill at a different height than the perimeters. It needs to be an interval of the primary layer height. You’ll find the setting in the Infill tab as “Print infill every _ layers”.

Thanks,

Здравствуйте уважаемые читатели,

Как вы знаете, Simplify3D является коммерческим продуктом для нарезки (слайсинга) 3D-моделей, а так же управляющим ПО для различных 3D-принтеров. ПО имеет ряд полезных функций, но понять как они работают может быть непростой задачей для того , кто еще только начал знакомство с 3D-печатью.

В этих статьях я попытаюсь объяснить как начать печатать на 3D-принтере с помощью программы Simplify3D.

ВНИМАНИЕ! Эта статья не является официальной документацией к программе Simplify3D, поэтому те рекомендации, которые находятся в данном документе используйте на свой страх и риск. Информация актуальна для Simplify3D версии 3.1.0

1. Секция ‘Models’

В этой секции производятся манипуляции с файлами 3D-моделей. Используйте кнопку “Import” или перетащите файлы в область списка для добавления новых файлов. Удалить модели из списка можно нажав кнопку “Remove”

Флажки рядом с названиями файлов показывают или скрывают модель в области предварительного просмотра.

Двойной клик мышкой по имени файла или по модели в области предварительного просмотра вызывает окно опций модели, с помощью которого можно повернуть модель, изменить масштаб, размер или положение.

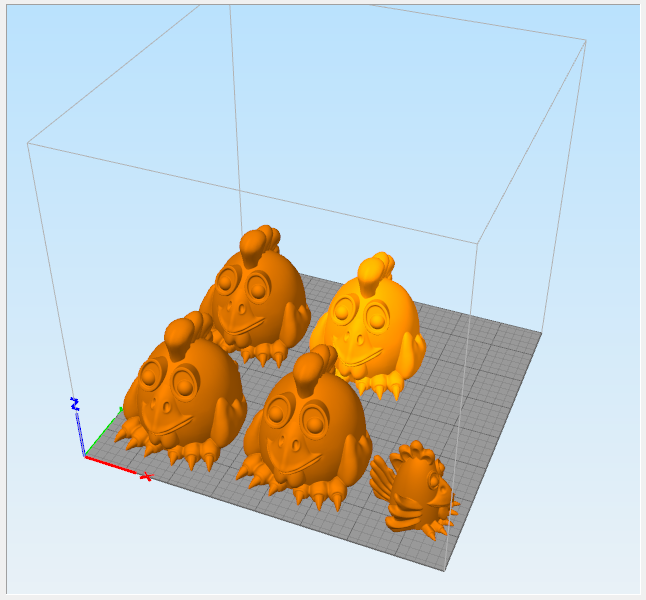

С помощью кнопки “Center and Arrange” программа автоматически компактно разместит все видимые модели вокруг центра области печати.

2. Секция ‘Processes’

3. Область предварительного просмотра

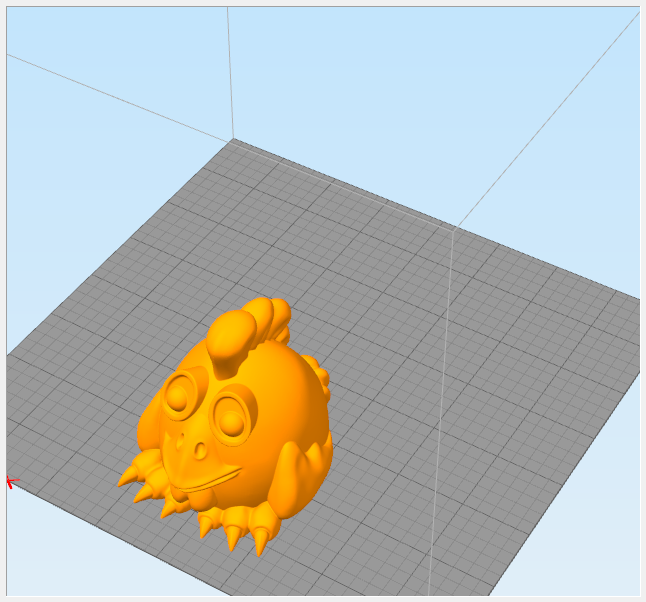

Область предварительного просмотра позволяет напрямую манипулировать моделями при помощи следующих комбинаций кнопок клавиатуры и мыши:

• Зажатая левая кнопка мыши — свободное вращение области предпросмотра.
• Shift+Зажатая левая кнопка мыши — увеличениеуменьшение области предпросмотра (тоже самое что и колесо мыши)
• Alt+Зажатая левая кнопка мыши — вращение выбранной модели на столе.
• Ctrl+Зажатая левая кнопка мыши — перемещение модели по столу.
• Ctrl+Зажатая правая кнопка мыши — масштабирование модели на столе.

Двойной щелчок по модели вызовет окно настроек модели, которое позволит провести все вышеперечисленные операции более точно используя вводимые значение переменных.

4. Панель Инструментов

Панель инструментов, которая находится в правой части окна программы и обеспечивает быстрый доступ к некоторым часто используемым функциям.

• Выбор модели
• Перемещение модели на рабочем столе
• Масштабирование модели
• Поворот модели

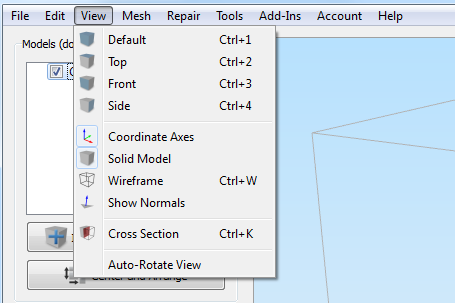

• Вид “по умолчанию”
• Вид “Сверху”
• Вид “Спереди”
• Вид “Сбоку”
• Включениевыключение видимости осей координат
• Включениевыключение вида “отобразить цельную модель”
• Включениевыключение вида “отобразить грани модели”
• Включениевыключение вида “отобразить нормали модели”

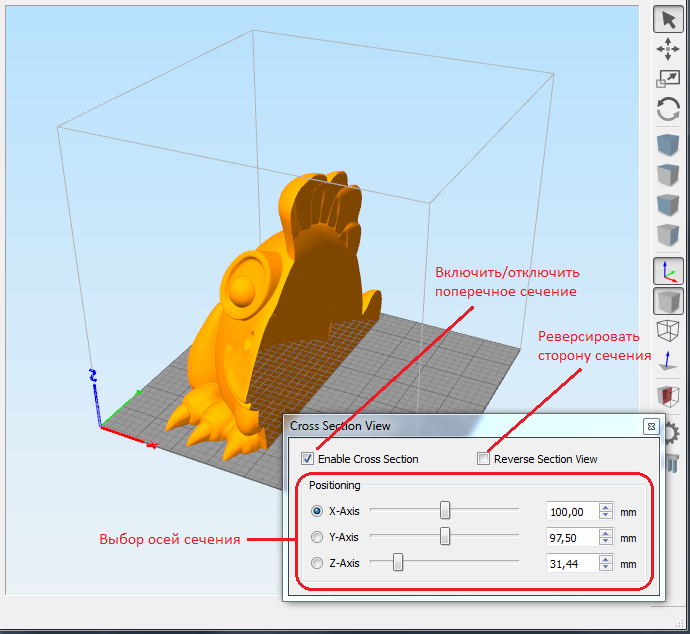

• Включение функции “просмотр поперечного сечения” (Сочетание клавиш Ctrl-K)
• Панель управления принтером (описанная далее)
• Окно ручного или автоматического добавления поддержек печати.

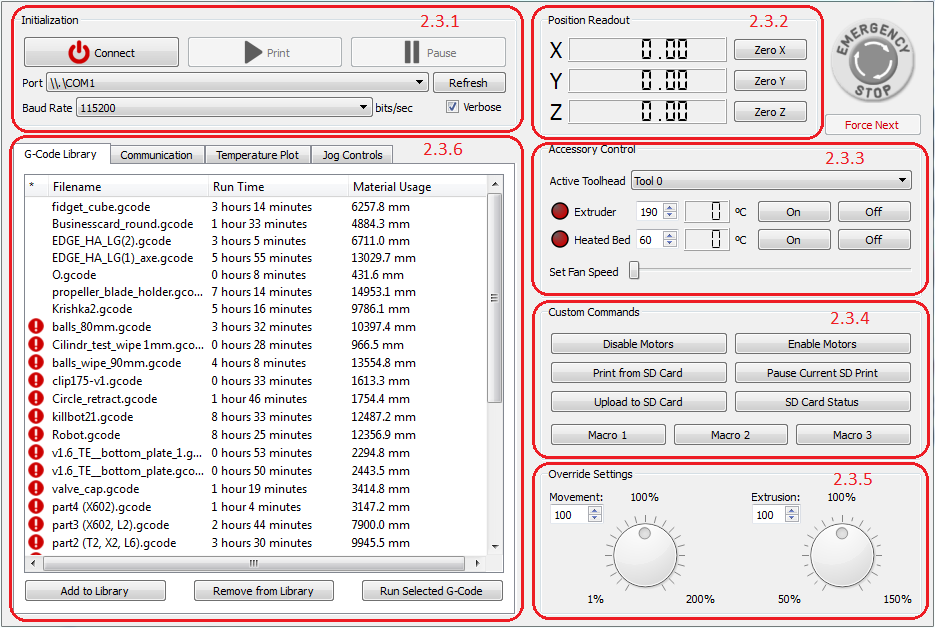

5. Панель управления 3D-принтером.

Панель управления 3D-принтером вызывается нажатием комбинации клавиш Ctrl-P, либо нажатием значка “шестеренки” на панели инструментов, которая находится c правой стороны окна программы.

Раздел ‘Initialiaztion’

• Кнопка ‘Connect / Disconnect’ подключает или отключает 3D-принтер, который подключен через USB. Номер COM-порта и скорость передачи данных устанавливаются здесь.
• Кнопка “Print” вызывает диалоговое окно выбора файла “G-Code” для печати. (Во время печати эта кнопка превращается в кнопку “Stop” (остановить печать)
• Кнопка “Pause” приостанавливает запущенную печать. Во время паузы, у вас есть возможность перемещать печатающую головку с помощью кнопок управления, а после возобновления печати, принтер должен начать печать с места, где была установлена пауза. (Зависит от прошивки принтера)

Закладка G-Code Library (библиотека G-Code)

В этом списке находятся G-code, которые были подготовлены для печати ранее. Сюда так же можно добавлять или удалять другие файлы G-Code с помощью следующих кнопок “Add to library” (добавить в библиотеку), “Rеmove from library” (удалить из библиотеки) Этот список составляется в обратном хронологическом порядке. Чтобы начать печать выберите G-Code из списка и нажмите кнопку ‘Run Selected G-code’.

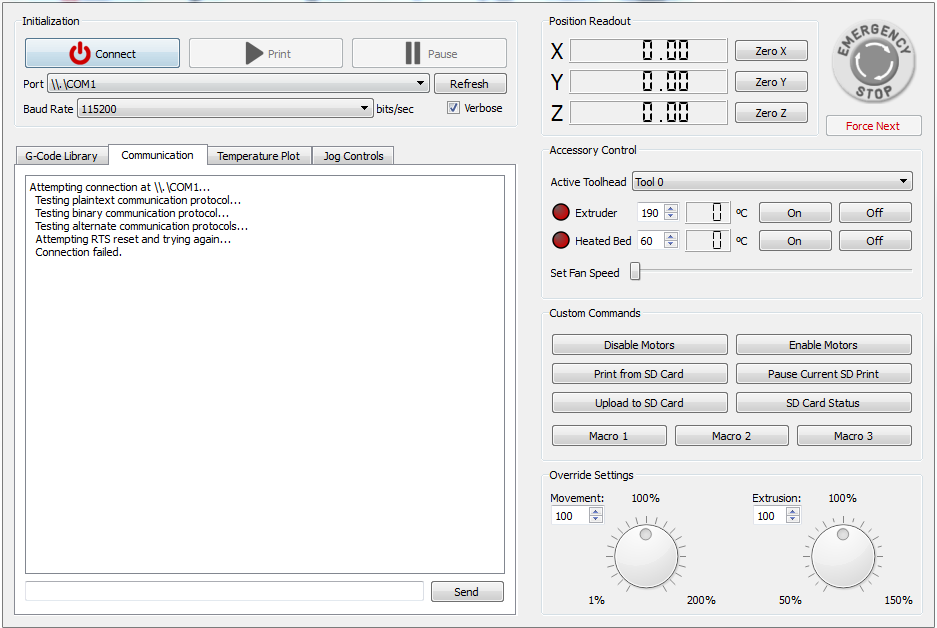

Закладка Communication

В этом окне отображаются данные, отправляемые программой в принтер, а также ответы принтера.

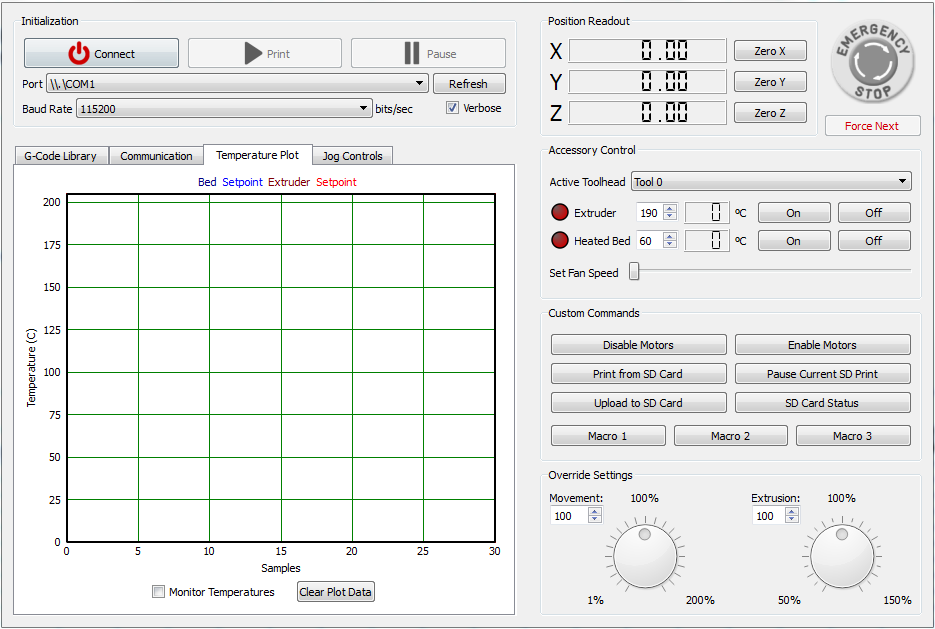

Закладка Temperature Plot

Отображает график температуры рабочего стола и экструдера за последние 30 секунд.

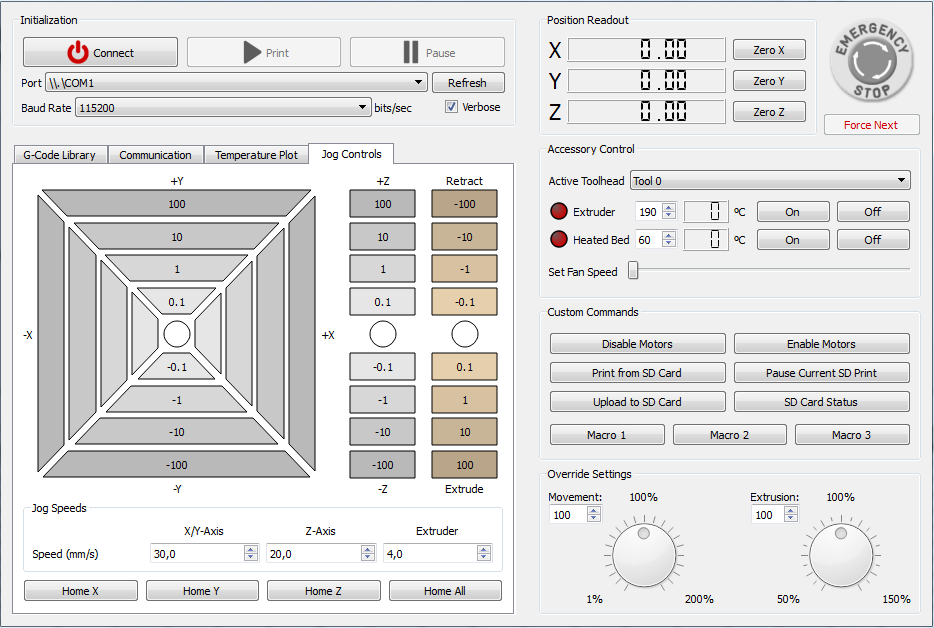

Закладка “Jog Controls”

Позволяет вручную перемещать головку по осям X,Y,Z , а так же управлять подачей экструдера.

Jog Speeds — скорость перемещения головки и подачи экструдера в ручном режиме.

• Кнопка “Home X” Возвращает каретку принтера по оси X в нулевое значение
• Кнопка “Home Y” Возвращает каретку принтера по оси y в нулевое значение
• Кнопка “Home Z” Возвращает каретку принтера по оси Z в нулевое значение
• Кнопка “Home All” Возвращает все оси в нулевое значение

Раздел “Position Readout”

В данном разделе отображаютcz координаты текущего расположения головки принтера на рабочем столе

Раздел “Accessory control”

Этот раздел позволяет вручную устанавливать температуру нагрева экструдера и рабочего стола, а также изменять скорость вращения вентилятора обдува.

Раздел ‘Custom controls”

Dключает в себя следующие функции:

• Кнопка “Disable motors” — отключает подачу напряжения на двигатели принтера
• Кнопка “Enable motors” — включает подачу напряжения на двигатели принтера
• Кнопка “Print from SD Card” — вызывает диалоговое окно выбора файла находящегося на SD -карте которая вставлена в принтер. (Если данную функцию поддерживает прошивка принтера)
• Кнопка “Pause Current SD Print” — ставит на паузу печать, запущенную с SD-карты.
• Кнопка “Upload to SD Card” — Залить файл G-code на SD-карту, вставленную в принтер. (Если данную функцию поддерживает прошивка принтера)
• Кнопка “SD Card Status” — статус Sd-карты
• Кнопки “Macro 1”, “Macro 2”, “Macro 3” — быстрая отправка на принтер предварительно запрограммированных команд (настраивается в разделе главного меню -> Tools — > Firmware Configuration -> Macros”

Раздел Override Setting

Позволяет вручную переопределять настройки скорости движения печатной головки и подачи пластика во время печати.

Спасибо за внимание. Продолжение следует….

demonlibra

Помогаю слегка

Сообщения: 2517

Зарегистрирован: 18 янв 2020, 11:49

Откуда: Ростов-на-Дону

Контактная информация:

Всем привет! Меня неоднократно просили создать гайд по 3д печати — какие программы использовать, чем лучше мазать стол для лучшей адгезии, нужно ли извращаться с дополнительным нагревом, охлаждением, что лучше, боуден или директ? Материала много, поэтому будет несколько частей со ссылками на предыдущие, если конечно это хоть кому-то надо. Не буду затрагивать тему сборки, думаю на этом этапе проблем будет немного — есть инструкции от производителя и ролики в сети, поэтому начну сразу с настройки софта.
В данном посте будет минимум рекомендаций, в основном описание функционала и пояснения на спорных пунктах. В дальнейшем буду ссылаться на него как к методичке новичкам для отсеивания однотипных вопросов.
Если у Вас нет 3д принтера это не значит, что его не будет в будущем, поэтому прошу не закидывать тапками по причине «материал для узкой аудитории».
Много букв и картинок, у кого платный траффик — включайте прокси =)

Я считаю, что для повседневного использования идеально подходит Simplify 3D. Да, есть множество других программ — та же Cura с сотней подстроек позволяет получить желаемый результат, но думаю она принесет больше пользы профессионалам, которые готовы тратить кучу времени на тонкую подстройку печати нужной модели для получения идеального результата. Я же могу позволить машине в некоторых аспектах решать за меня как будет лучше.
Не буду нахваливать, просто опишу максимум возможностей данной программы, а Вы уже сами решайте =)
Пользуюсь версией 4.0

К сожалению присутствует только английский язык(вообще не только, просто английский наиболее понятный из них), но со временем к этому привыкаешь. Рабочая область состоит из 5 частей:

1 — список моделей, мы можем их добавлять/удалять/центрировать.
2 — список процессов, каждый может быть с разными настойками и дополнять друг друга в рамках печати одной или нескольких моделей.
3 — виртуальный стол, который позволяет визуально оценить положение и размер наших моделей.
4 — окно настройки расположения. Позволяет изменять позицию, размеры и наклон модели.
5 — с помощью бокового меню мы можем мышью менять положение, размер моделей, менять ракурсы, делать срез для просмотра внутреннего строения, добавлять/убирать линии поддержки и вызвать панель управления принтером.
Верхнее меню рассмотрим ближе к концу обзора, а сейчас перейдем к главному — первичная настройка принтера и параметров печати.
Переходим в Tools — Options — Machine и настраиваем параметры стола.

Флип оси Y нужно включать тем, у кого по этой оси «ходит» стол, а не сопло. Закрываем настройки, добавляем любую модель, перетащив ее мышкой в окно программы или через File — Import Models/кнопку Add в окне списка моделей. Автоматически создался процесс с последними настройками(если ранее они вносились). Нажимаем дважды на имя процесса, либо на кнопку Edit Process Settings и попадаем в настройки печати, которые способны отпугнуть каждого второго новичка =) их много, поэтому пришло время спойлеров.

С настройками вроде разобрались, перейдем к верхнему меню. Многие его пункты дублируют инструменты панели быстрого доступа, которая находится справа, поэтому ее рассматривать не будем. И так уже наверное отсеялась большая часть читающих ))

Ну и напоследок разберем интерфейс предпросмотра печати. Потерпите, осталось немного — все логично, поэтому сильно расписывать не буду =)

Спасибо всем кто дочитал до конца, надеюсь данная информация окажется полезной. Если я где-то ошибся или пропустил какие-то детали, исправьте меня в комментариях — я внесу изменения в материал.
Это первая часть мануала по 3д печати, далее будет практика:
Разберем влияние настроек на разные типы пластика, подробнее остановимся на настройках процессов печати(для создания одной модели можно использовать несколько процессов), обсудим апгрейд принтера(необходимый и не очень). Дискуссии в комментариях приветствуются — в споре рождается истина©.
Всем равномерных прутков и добра =)
P.S. В комментариях отметили, что данный пост может отпугнуть новичков, т.к. информации довольно много, еще все эти непонятные термины. Так вот. Вы можете печатать, настроив только принтер, все, кубик, лодка, сова у Вас получится. Но по мере втягивания в процесс печати Вы будете сталкиваться со сложными моделями, для которых уже придется копнуть настройки чуть глубже, вот тогда и пригодится данный гайд =)
К тому же в обзорах с практикой я буду выкладывать файлы настроек своего принтера, которые можно будет закинуть себе с минимальным количеством последующих правок.

Добавлено в закладки: 15

В данной части инструкции я постарался подробно описать интерфейс слайсера, его основные окна, меню, панели.

Часть 2

Интерфейс слайсера, основные окна и меню

После выбора принтера или завершения ввода основных настроек, если у вас другой принтер, которого нет в списке (как это сделать написано в 1 части), слайсер открывает основное рабочее окно для работы с моделью (моделями).

В составе интерфейса слайсера есть 3 рабочих окна:

1. Окно для работы с моделью и настройками печати.
2. Окно предварительного просмотра подготовленной для печати модели (окно предпросмотра g-кода).
3. Окно машинной панели принтера, которое предназначено для управления принтером непосредственно из слайсера.

Рассмотрим эти три окна подробнее:

2.1. Окно слайсера для работы с моделью (моделями)

Окно слайсера для работы с моделью является основным рабочим окном, которое открывается при запуске слайсера и содержит все основные меню для работы с моделью и настройками процессов печати.

Ниже приведен скриншот основного рабочего окна слайсера с указанием его основных элементов:

2.1.1 Рабочее поле принтера с моделью (моделями)

В центре окна располагается рабочее поле принтера, схематично нарисована поверхность стола и оси координат, также тут размещается модель или модели, загруженные в слайсер (как импортировать/загрузить модель(и) в слайсер будет написано ниже). В данном рабочем поле с загруженной моделью, или моделями можно производить действия по перемещению, вращению и масштабированию.

Если моделей несколько, активная модель, с которой непосредственно будут производиться действия по перемещению, вращению, или масштабирования модели – подсвечивается, для ее выделения просто кликните на ней мышкой. Можно выделить несколько моделей, кликнув на них мышкой с зажатой клавишей Shift.

Рабочее поле принтера с моделью и саму модель можно вращать, передвигать, приближать или удалять с помощью мыши и клавиатуры:

• Зажатая левая кнопка мыши на рабочем поле – свободное вращение рабочего поля.
• Зажатая правая кнопка мыши на рабочем поле – перемещение рабочего поля.
• Вращение колесика мыши на рабочем поле – масштабирование рабочего поля (увеличение/уменьшение).
• Shift + Зажатая левая кнопка мыши на рабочем поле – масштабирование рабочего поля (увеличение/уменьшение).
• Alt + Зажатая левая кнопка мыши на выделенной модели – вращение выбранной модели на столе.
• Ctrl + Зажатая левая клавиша мыши на выделенной модели – перемещение выбранной модели по столу.
• Ctrl + Зажатая правая клавиша мыши на выделенной модели – масштабирование выбранной модели.

Двойной щелчок левой кнопкой мыши на выбранной модели выводит окно настроек расположения, угла вращения и масштаба выбранной модели для более точного изменения угла поворота модели, расположения на столе и масштаба модели:

2.1.2. Главное меню слайсера

Главное меню слайсера находится в верхней части рабочего окна:

Ниже приведу содержимое всех пунктов Главного меню с описанием выполняемых действий, жирным курсивом я выделю пункты, которыми часто пользуюсь, также разъясню некоторые термины, которые применяются в этом слайсере:

2.1.2.1. Меню «File» (операции с файлами):

• New – создание нового проекта с новым фактори-файлом*
• Open Factory File – открыть фактори-файл.
• Save Factory File – сохранить фактори-файл.
• Save Factory File As… – сохранить фактори-файл как.
• Recent Factory Files – последние фактори-файлы.
• Import FFF profile – импортировать FFF-профиль**.
• Export FFF profile – экспортировать FFF-профиль.
• Import Models – импортировать/загрузить модель (дублируется кнопкой в меню моделей).
• Export Models – экспортировать модель, доступен экспорт в бинарный и Ascii STL формат.
• Recent Models – последние импортированные/загруженные модели.
• Preview G-Code File – предварительный просмотр файла с g-кодом.
• Exit – выход из программы слайсера.

* Фактори-файл – это файл со ВСЕМИ настройками в слайсере, настройками принтера и (или) загруженными/импортированными моделями. При открытии нового фактори-файла, слайсер предложит сохранить текущий фактори-файл, что я настоятельно рекомендую сделать, если не хотите потом исправлять все настройки, особенно из чужого фактори-файла.

** FFF-профиль – это файл с настройками печати для одного определенного процесса.

2.1.2.2. Меню «Edit» (редактирование моделей):

• Undo – отменить последнею операцию.
• Redo – повторить последнею операцию.
• Copy Selection – копировать выбранную(ые) модель(и) в буфер обмена.
• Paste Selection – вставить выбранную(ые) модель(и) из буфера обмена.
• Remove Selection – вырезать выбранную(ые) модель(и).
• Group Selection – сгруппировать выбранные модели в группу, например для применения настроек слайсера ко всей группе моделей сразу.
• Ungroup Selection – разгруппировать группу выбранных моделей.
• Select All – выбрать все модели.
• Deselect All – отменить выбор всех моделей.
• Duplicate Models – копировать выбранную(ые) модель(и) на заданное количество. При нажатии на данную функцию слайсер выдает диалоговое окно, где необходимо ввести количество копий модели и нажать Copy.

• Center and Arrange Models – автоматическое размещение слайсером моделей вокруг центра стола для оптимальной печати (дублируется кнопкой в меню моделей). Приведу два скриншота, до и после нажатия на эту кнопку:

До нажатия на кнопку Center and Arrange Models:

После нажатия на кнопку Center and Arrange Models:

• Align Selected Model Origins – слить выбранные модели. Вставляет выбранные модели в друг друга по центру стола (не уверен, что тут я правильно понимаю, но выглядит это так).
• Drop Model to Table – буквально звучит – бросить модель на стол. Бросает модель на стол, может пригодиться, когда вы, например, поднимете или опустите модель относительно стола, а потом захотите ее опустить в ноль по оси Z.
• Place Surface on Bed – положить модель на стол выбранной стороной. Часто применяемая функция меню, так как многие модели в слайсере приходится сразу поворачивать на какую-либо сторону для нормальной печати.

Приведу скриншоты:

Допустим при импортировании/загрузки модели она упала на стол вот так, что не очень хорошо для печати:

Положим ее на стол плоским основанием, для этого нажимаем «Place Surface on Bed», выбираем курсором мышки полигон на той плоскости, на которую надо нам положить модель (выделен черным):

И получаем результат:

• Scale to Maximum Size – масштабировать выбранную модель до максимального размера, до которого позволяет область печати принтера.
• Scale Inches to Millimeters – перевести дюймовые размеры в миллиметровые (попадаются модели в дюймовой системе).
• Prepare to Print – запуск подготовки g-кода моделей для печати на принтере (дублируется кнопкой, которая расположена ниже меню процессов на основном рабочем экране).

2.1.2.3. Меню «View» (вид)

меняет режимы отображения модели(ей) в основном рабочем окне слайсера:

• Default – вид на модель(и) по умолчанию (изометрия) (дублируется кнопкой на панели инструментов).
• Top – вид на модель(и) сверху (дублируется кнопкой на панели инструментов).
• Front – вид на модель(и) спереди (дублируется кнопкой на панели инструментов).
• Side – вид на модель(и) сбоку (дублируется кнопкой на панели инструментов).
• Coordinate Axes – включить/отключить отображение линий осей координат на поле принтера (дублируется кнопкой на панели инструментов).
• Solid Model – включить/отключить отображение цельной поверхности модели(ей) (дублируется кнопкой на панели инструментов).
• Wireframe – включить/отключить отображение граней модели(ей) (полигонов) (дублируется кнопкой на панели инструментов).
• Show Normals – включить/выключить отображение нормалей на модели(ях) (дублируется кнопкой на панели инструментов).
• Cross Section – включение/отключение просмотра поперечного сечения (разреза) модели(ей) (дублируется кнопкой на панели инструментов). Данная функция используется для просмотра внутренних полостей, отверстий на модели(ях). Обращаю внимание на то, что это не физическое отсечение части модели (в слайсере нет такой функции), а всего лишь функция просмотра. При включении данной функции слайсер выдает меню, где можно посмотреть поперечное сечение по одной из выбранной оси:

• Auto-Rotate View – включение/отключение автоматического вращения просмотра модели(ей).

2.1.2.4. Меню «Mesh»

(«Mesh» – это набор полигонов, из которых состоит STL модели, определяющих ее наружную поверхность. Также доступен перевод мешей как сетка, грани – но смысл один, это наружная поверхность модели) – содержит средства для анализа мешей в моделях, а также средства для разделения составных моделей на части и отзеркаливания моделей:

• Calculate Volume – подсчет объема выбранной модели.
• Element Statistics – выводит статистику элементов: количество элементов, среднюю, минимальную и самую большую длину элементов.
• Mesh Reduction – с помощью этой функции можно увеличить, или уменьшить полигональность модели. На скриншоте я увеличил длину полигонов до 5 мм:

• Separate Connected Surfaces – разделение составной модели на отдельные модели.
• Mirror Mesh – отзеркалить выбранную модель относительно выбранной оси.

2.1.2.5. Меню «Repair» (исправление моделей)

содержит средства для анализа ошибок и исправления «лечения» моделей:

Честно говоря, я еще не до конца разобрался как работает функции этого меню, но слайсер Simplify3D хорошо обрабатывает проблемные модели, в которых имеются ошибки, а другие слайсеры при этом некорректно обрабатывают модель, даже без специального применения данных функций. Для применения данных функций к модели, необходимо ее сначала выделить.

• Identify Non–Manifold Edges – определение неправильных граней (ребер) в модели (проблемные места на модели выделяются красным цветом).
• Identify Self Intersecting Surfaces – определение пересекающихся поверхностей в модели (проблемные места на модели выделяются красным цветом).
• Clear Result – очистка результатов (сброс найденных проблемных мест в моделях, удаление красного выделения этих мест).

Следующие функции меню «Repair» дают возможность попытаться исправить ошибки в моделях принудительно с помощью слайсера:

• Repair Normals – исправление нормалей в модели.
• Repair Flipped Triangles – исправление перевернутых треугольников в модели.
• Repair Surface Orientation – исправление ориентации поверхностей в модели.
• Remove duplicate triangles – удаление дублирующих треугольников в модели.
• Remove orphaned triangles — удаление «потерянных» треугольников.

В случае, если слайсер все-таки некорректно подготовил g-код модели и там присутствуют какие-либо неточности, сдвиги, пропуски, лишние линии, и прочие артефакты – рекомендую прогнать модель для проверки через программу, непосредственно предназначенную для исправления ошибок в моделях, например, Netfabb.

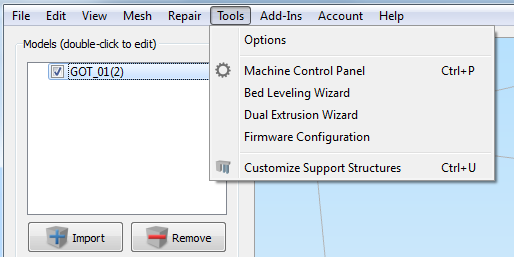

2.1.2.6. Меню «Tools» (инструменты)

содержит подпункты меню для вызова настроек, доступа к машинной панели управления принтером, конфигуратору прошивки, настройщика уровня стола и двойной экструзии. Так же в этом меню есть доступ к ручному редактированию (добавления/удавления) поддержек. Подпунктами: Bed Leveling Wizard, Dual Extrusion Wizard и Firmware Configuration я не пользовался, о назначении могу только понять по названию (надеюсь в будущем с сообществом дополнить эти пункты информацией):

• Options – выводит панель настроек программы, в том числе и размеров рабочего поля принтера. Подробнее панель настроек будет описана после описания Главного меню слайсера.
• Machine Control Panel – выводит на экран машинную панель управления принтером настроек (дублируется кнопкой на панели инструментов). Подробнее машинная панель управления принтером будет описана после окна предпросмотра g-кода.
• Bed Leveling Wizard – запуск мастера выравнивания уровня стола принтера.
• Dual Extrusion Wizard – запуск мастера настройки двойной экструзии.
• Firmware Configuration – конфигуратор прошивки.
• Customize Support Structures – выводит панель ручного редактирования (добавления/удаления) поддержек (дублируется кнопкой на панели инструментов). Данное меню подробно будет описано в 4 части инструкции.

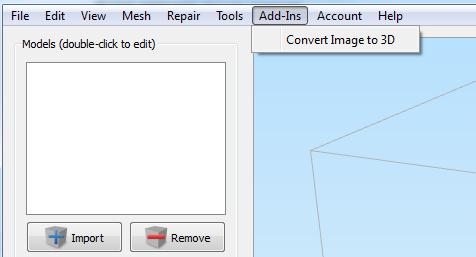

2.1.2.7. Меню Add-Ins (надстройка)

содержит только один подпункт – конвертировать изображение в STL (у меня не получилось с настройками по умолчанию конвертировать рисунок в STL, надеюсь в будущем с сообществом дополнить эти пункты информацией):

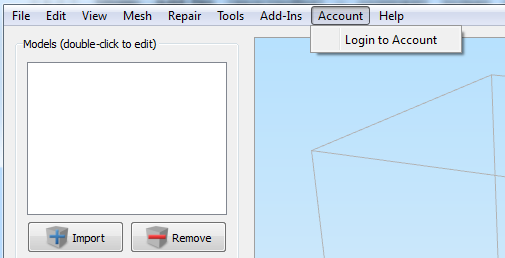

2.1.2.8. Меню Account (аккаунт)

содержит только один подпункт – вывод меню работы с аккаунтом пользователя:

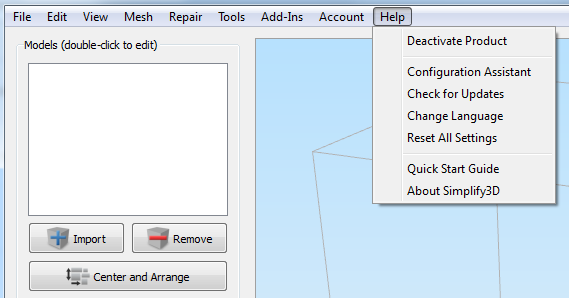

2.1.2.9. Меню Help (помощь)

содержит следующие подпункты меню:

• Deactivate Product – деактивация лицензии на программу.
• Configuration Assistant – запуск конфигуратора, о котором говориться в 1 части инструкции, где можно выбрать тип 3Д-принтера из списка или ввести данные своего 3Д-принтера.
• Check for Updates – проверка обновлений.
• Change Language – выбор языка. Доступные языки: английский, французский, немецкий, итальянский, японский, испанский. Русского языка к сожалению, нет.
• Reset All Setting – сброс всех настроек.
• Quick Start Guide – запуск PDF файла с инструкцией от авторов программы по старту работы со слайсером.
• About Simplify3D – информация о программе.

Отдельно хочу написать о большом и важном подпункте меню Tools → Options (настройки). В данном меню устанавливаются основные настройки программы, а также некоторые настройки принтера. Тут я приведу скриншоты со своими настройками и комментариями по тем настройкам, что установлены у меня (большинство настроек программы было оставлено по умолчанию).

Вкладка «Preferences» (настройки):

Вкладка «Machine» (настройки принтера):

Вкладка «Models» (поведение моделей при загрузке (импорте):

Вкладка «Visualization» (отображение):

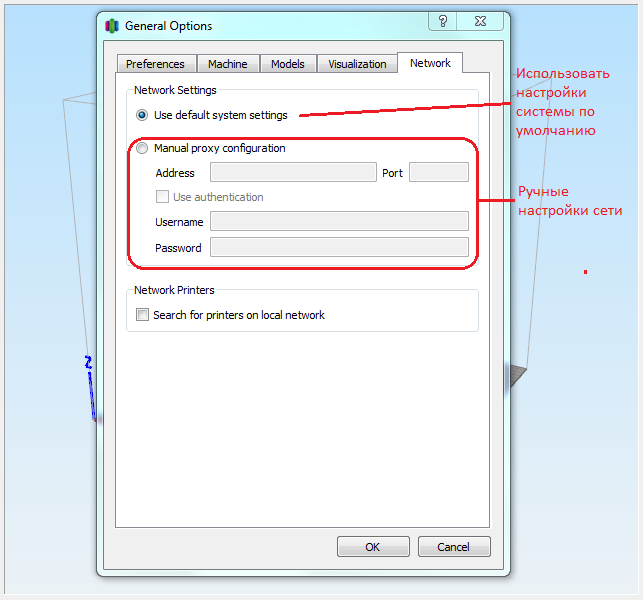

Вкладка «Network» (сеть):

2.1.3 Меню моделей основного рабочего окна

Меню моделей располагается в верхней левой части основного рабочего окна и служит для загрузки моделей в слайсер и их удаления. Также там имеется список загруженных моделей и кнопка автоматической расстановки моделей вокруг центра стола принтера:

Для того чтобы загрузить модель, необходимо нажать кнопку «Import», откроется проводник, в котором необходимо выбрать загружаемую модель. Слайсер поддерживает загрузку файлов 3Д-моделей формата STL и OBJ.

Кнопка «Remove» удаляет выбранную модель со стола принтера.

Кнопка «Center and Arrange» – автоматически расставляет модели на столе принтера вокруг центра (см. п. 2.1.2.2 этой части).

При снятии галки напротив имени модели в списке моделей, модель исчезает со стола принтера на основном рабочем экране, но на процесс подготовки g-кода это не влияет – все модели из списка будут включены в конечный g-код, если они были включены в настройки процесса печати.

2.1.4 Меню процессов основного рабочего окна

Меню процессов располагается в нижней левой части основного рабочего окна и служит для выбора, создания, редактирования и удаления процессов печати. Процессом в слайсере Simplify3D называется набор настроек для подготовки g-кода моделей. Процессов может быть 1 или несколько. Определенный процесс или процессы можно привязать к конкретной модели(ям), а также к высоте печати, что позволяет очень гибко настраивать печать для разных участков модели или моделей. Подробнее о настройке процессов в слайсере будет рассмотрено в следующих частях инструкции.

В списке меню процессов есть список процессов в котором отображаются все процессы, которые доступны. Двойной клик на названии процесса выводит окно настроек данного процесса, аналогично кнопке «Edit Process Setting» в меню процессов.

Кнопка «Add» добавляет новый процесс, кнопка «Delete» удаляет выбранный процесс.

Кнопка «Prepare to Print!» (подготовить к печати) запускает процесс подготовки g-кода (слайсинга) модели(ей) для последующей печати.

2.1.5 Панель инструментов

Панель инструментов располагается в правой части основного рабочего окна и служит для изменения вида отображения моделей на рабочем окне слайсера, а также перемещения, вращения, масштабирования моделей. На панели инструментов располагаются кнопки для доступа к меню поперечного сечения, доступа к машинной панели принтера и ручному редактированию поддержек. Многие кнопки панели инструментов дублируются в меню «View» и «Tools», поэтому повторно расписывать их функционирование я не буду, приведу только скриншот с назначением кнопок панели инструментов:

2.2. Окно предварительного просмотра подготовленного для печати g-кода модели (предпросмотра g-кода)

После нажатия на кнопку «Prepare to Print!» в основном рабочем окне слайсер подготавливает g-код, после чего выводится окно предварительного просмотра (далее окно предпросмотра) g-кода подготовленной для печати модели или группы моделей. Данное окно позволяет наглядно рассмотреть g-код модели в том числе и по слоям, что дает возможность пользователю слайсера еще до печати модели на принтере примерно понять, как будет выглядеть модель после печати, а также, что мне кажется главным, позволяет увидеть возможные ошибки и проблемы в применяемых настройках печати. Также существует возможность анимации процесса печати с регулировкой скорости просмотра:

В левой верхней части окна предпросмотра выводится информация со статистикой о приблизительном времени печати (может не совпадать с реальным), длине, весе и стоимости необходимого для печати модели пластика.

В левой части окна предпросмотра расположены две кнопки для дальнейшего действия с g-кодом: «Begin Printing over USB» – печать на принтере через USB и «Save Toolpaths to Disk» – сохранить файл g-кода на диск, например, на флэш-карту для последующей печати через карт-ридер принтера.

В нижней левой части окна предпросмотра расположена кнопка «Exit Preview Mode» выхода из окна предпросмотра и возврата в основное рабочее окно слайсера для работы с моделями и настройками печати.

Обрезка предпросмотра позволяет с помощью ползунков обрезать часть модели сверху или снизу для просмотра внутреннего заполнения.

В центральной части окна предпросмотра выводится наглядное отображение g-кода модели, на котором цветовой градацией может быть выведена скорость печати разных частей моделей (пункт «Coloring» – «Movement Speed»), а также цветовая градация по типу элемента печати, например, периметр, внутреннее заполнение, поддержки (пункт «Coloring» – «Feature Type»):

Там же можно выбрать разделение по цвету того, что печатает каждый экструдер при 2-х экструдерном исполнении принтера (пункт «Coloring» – «Active Toolhead») (у меня 1 экструдер, поэтому на скриншоте нет цветового разделения):

На предпросмотре можно включать/отключать холостые перемещения экструдера (пункт «Show in Preview» – галка «Travel moves») (отображаются как красные линии между моделями):

Можно включать/отключать видимость места ретракта (пункт «Show in Preview» – галка «Retractions») (отображаются как точки на модели):

Также можно включить/отключить отображение на предпросмотре стола принтера и экструдера (пункт «Show in Preview» – галка «Build table» и «Toolhead» соответственно):

2.3. Окно машинной панели принтера

Окно машинной панели принтера выводится при нажатии кнопки шестеренки на панели инструментов или в Главном меню «Tools». Машинная панель предназначена для непосредственного управления и контроля над принтером с компьютера, отображения текущих температур, позиций по осям и выполнения некоторых команд. Сам я этой панелью не пользовался, так как печатаю только с SD-карты, а разъем USB принтера я не выводил и, чтобы подключиться к принтеру мне необходимо разобрать половину корпуса. Поэтому буду рад дельным комментариям по работе данной панели, если они будут у знающих пользователей.

На скриншоте выделю группы кнопок и строк выбора на машинной панели принтера и опишу их назначение:

2.3.1. Группа кнопок и строк выбора «Initialization» (инициализация):

• Кнопка «Connect» – подключиться к 3Д-принтеру через USB. После подключение кнопка меняется на «Disconnect» – отключиться.
• Кнопка «Print» – запуск на 3Д-принтере через USB печати выбранного файла. После начала печати кнопка меняется на «Stop» – остановить печать.
• Кнопка «Pause» – пауза печати.
• Строка выбора «Port» – выбор номера COM-порта для подключения 3Д-принтера (может отличаться от приведенного).
• Кнопка «Refresh» – обновить информацию о доступных COM-портах для подключения 3Д-принтера.
• Строка выбора «Baud Rate» – скорость порта для подключения 3Д-принтера (может отличаться от приведенного).
• Галка «Verbose» – показывать все серийные сообщения, отправленные и полученные.

2.3.2. Группа строк и кнопки «Position Readout» (текущая позиция):

• Строка «X» – показывает текущею позицию по оси Х в которой находится каретка ЗД-принтера.
• Кнопка «Zero X» – обнуление текущей позиции по оси X.
• Строка «Y» – показывает текущею позицию по оси Y в которой находится каретка ЗД-принтера.
• Кнопка «Zero Y» – обнуление текущей позиции по оси Y.
• Строка «Z» – показывает текущею позицию по оси Z в которой находится каретка ЗД-принтера.
• Кнопка «Zero X» – обнуление текущей позиции по оси Z.

2.3.3. Группа кнопок и строк выбора «Accessory Control» (контроль аксессуаров):

• Строка выбора «Active Toolhead» – выбор активного экструдера.
• Строка «Extruder» – показывает заданную температуру нагревателя экструдера 3Д-принтера (можно менять стрелочками вверх/вниз, или ввести значение) и текущею температуру нагревателя экструдера, а также напротив нее есть две кнопки: «On» (включить нагрев экструдера) и «Off» (отключить нагрев экструдера).
• Строка «Heated Bed» – показывает заданную температуру нагревателя стола 3Д-принтера (можно менять стрелочками вверх/вниз, или ввести значение) и текущею температуру нагревателя стола, а также напротив нее есть две кнопки: «On» (включить нагрев стола) и «Off» (отключить нагрев стола).
• Движок «Set Fan Speed» – позволяет регулировать мощность вентилятора обдува печатаемой детали.

2.3.4. Группа кнопок «Custom Command» (команды пользователя):

• Кнопка «Disable Motors» – отключить питание моторов 3Д-принтера.
• Кнопка «Enable Motors» – включить питание моторов 3Д-принтера.
• Кнопка «Print from SD Card» – печать на 3Д-принтере файла с карты памяти, которая установлена в 3Д-принтер (если прошивка поддерживает такую возможность).
• Кнопка «Pause Current SD Print» – постановка на паузу печати с карты памяти 3Д-принтера (если прошивка поддерживает такую возможность).
• Кнопка «Upload to SD Card» – загрузить файл g-кода с компьютера на карту памяти 3Д-принтера (если прошивка поддерживает такую возможность).
• Кнопка «SD Card Status» – статус карты памяти 3Д-принтера.
• Кнопки «Macro 1», «Macro 2», «Macro 2» – отправка на 3Д-принтер заранее запрограммированных наборов команд. Эти команды вводятся в меню: «Tools» → «Firmware Configuration» → «Macros».

2.3.5. Группа движков (крутилок) «Override Setting» (изменение параметров):

• Движок (крутилка) «Movement» – изменение скорости работы (печати) 3Д-принтера в процентах от заданных в слайсере (можно менять стрелочками вверх/вниз, или ввести значение), то есть: – 100% это скорости как в слайсере; 90% – скорости меньше на 10%; 110% – скорости выше на 10%. Обращаю внимание на то, что уменьшаются, а уж тем более увеличиваются все скорости пропорционально, в том числе и скорости холостого перемещения, а они обычно высокие!
• Движок (крутилка) «Extruson» – изменение коэффициента экструзии (параметр «Extrusion Multiplier», еще этот параметр называют «поток») в процентах от заданных в слайсере (можно менять стрелочками вверх/вниз, или ввести значение), то есть: – 100% это величина экструзии как в слайсере; 98% – коэффициент экструзии меньше на 2% (пластика будет давиться меньше); 102% – коэффициент экструзии выше на 2% (пластика будет давиться больше).

2.3.6. Панель закладок:

• Закладка «G-Code Library» – библиотека файлов с g-кодами, которые были подготовлены ранее для печати. Кнопка «Add to Library» – добавляет файлы в библиотеку, кнопка «Remove from Library» -удаляет файлы из библиотеки. Кнопка «Run Selected G-code» – запускает печать выбранного файла с g-кодом.

• Закладка «Communication» – в этой закладке отображаются данные, которые слайсер отправляет на 3Д-принтер и ответы 3Д-принтера (на скриншоте показаны сообщения о неудачной попытке подключится к ЗД-принтеру). Кнопка «Send» позволяет отправить на 3Д-принтер команду, которую можно ввести в поле рядом.

• Закладка «Temperature Plot» – в этой закладке, в случае если 3Д-принтер подключен к компьютеру, отображаются температуры (заданные и реальные, по показаниям термисторов) нагревателей экструдера и стола 3Д-принтера за последние 30 секунд.

• Закладка «Jog Controls» – в этой закладке находятся кнопки для ручного перемещения каретки 3Д-принтера по осям Х, Y, Z с разным шагом; кнопки ручного управления мотором экструдера (выдавить пластик, ретракт пластика) с разным шагом; кнопки парковки каретки 3Д-принтера по каждой оси «Home X» «Home Y» «Home Z» и кнопка парковки по всем осям сразу «Номе All». В поле «Jog Speeds» задаются скорости перемещений отдельно для осей X/Y, оси Z и мотора экструдера.

На этом 2 часть инструкции по слайсеру Simplify3D закончена. В данной части инструкции я постарался подробно описать интерфейс слайсера, его основные окна, меню, панели. В следующей части будут подробно расписаны настройки процесса печати для подготовки g-кода моделей.
